三相数字全桥10KW电磁加热控制器产品技术说明
一、产品电气规格
1、额定电压频率：AC 380V/50Hz
2、电压适应范围：310V～450V
3、额定功率：10KW(功率可调节范围为20～100%)
二、环境适应能力
1、温度：-20℃～50℃；
2、湿度：≤95%
三、基本性能概述
1、电压与功率特性：310～450V恒定功率输出；
2、热效率≥95%；
3、IGBT过热保护温度：85±5℃；
4、工作频率：5～40KHz；
5、采用第三代数字处理平台，嵌入式32位处理系统，全数字移相PWM调制技术，IGBT模块工作在零电压开通，零电流关断状态，有效地降低对IGBT模块的冲击与损耗，保护速度更快，设备更稳定，革命性解决长期以来困扰用户炸模块的问题；
6、数字化无级调节实现功率20%～100%线性可调，且还兼容0～5VDC与4～20mA模拟量PID控制功率输出，确保温度控制更精确、恒稳；
7、增加RS485通讯接口，采用modbus RTU高效数据传输技术，可实现控制器远程集中控制与管理，可满足客户更高级别的要求与需要；
8、具有完全电气隔离软启动加热/停止模式控制接口，便于与温控器连接控制，启动与功率上升时间＜1S，比同行更快；
9、具有加热线圈短路、开路、电源缺相、过热、过流、过压等保护功能，130%过载与空载瞬间保护功能，保护响应时间≤2uS，功能更齐全，保护速度更快；
10、增加2个负载温度检测接口，接热敏电阻，检测温度范围0～150℃，精度达±1℃；
11、采用线圈智能识别技术，自动检测线圈参数并调整输出功率达到额定状态，线圈兼容性宽，可以兼容替换市面上其它任意公司的相同型号产品；
12、抗干扰能力强，软启动高可靠电气隔离，在同一加热体上可以同时控制多台控制器同时启动/停止而互不干扰；
13、采用开放式应用平台，用户可以通过数字编程显示器自动测量工作频率、输入电流、线圈输出电流、IGBT温度、PWM相位差等重要参数，还可以根据需要设备各种应用参数，更便于安装与调试，甚至可以直接做二次开发与应用（具体设置操作请参照数字编程显示器操作说明）；
14、可以设置1～255天工作时间，计时完毕自动停机，须输入密码方可开机，用户可以任意设定并修改密码，有效克服工程款验收的问题；
15、采用工业级元器件，100%经高温老化测试，确保长期在50℃工业环境中24小时连续可靠工作，平均无故障使用寿命≥50000Hrs；

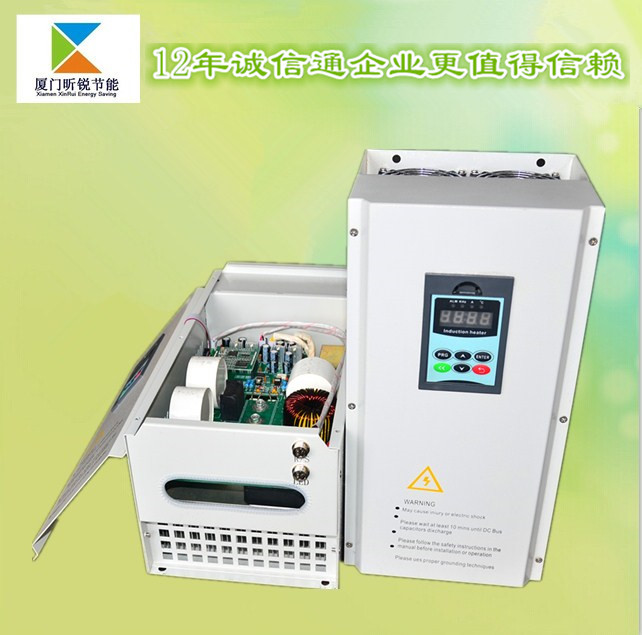

16、产品出厂标配：机箱、散热器与高速直流散热风扇一体化、显示器、工业指示灯带太空插头、R/S软启动太空插头；
17、控制器实物尺寸：长360mm*宽185mm*高180mm（如控制器安装尺寸图）。
1、该产品主要为20KW以下锅炉、滚筒等大体积商用/工业加热设备所设计，适用电感量范围广，采用线圈智能识别技术，自动检测线圈参数并调整输出功率达到额定状态；
2、采用调制技术，全桥式串联谐振，IGBT模块工作在零电压开通，零电流关断状态，有效地降低对IGBT模块的冲击与损耗，保护速度更快，设备更稳定，彻底解决炸机的问题；
3、采用第三代数字处理平台，嵌入式32位处理系统，全数字移相PWM调制技术，数字化无级调节功率20～100%，且增加了PID接口控制功能，输入0～5VDC与4～20mA模拟量控制功率大小输出，使功率控制更加精确、稳定，更适合各种设备生产配套；
4、增加RS485通讯接口，采用modbus RTU高效数据传输技术，可实现控制器远程集中控制与管理，可满足客户更高级别的要求与需要；
5、自带数字编程显示器可自动测量工作频率、输入电流、线圈输出电流、IGBT温度、PWM相位差等重要参数，还可设置工作时间与密码锁定，即时间到了控制器自动停止工作须输入密码方可重新启动，特别适合电磁加热节能改造推广，以防收款困难问题与纠纷；
6、具有加热线圈短路与开路保护、电源缺相、过热、过流、过压等完善的保护功能，保证产品长时间工作不烧板，功能更齐全，保护速度更快；
7、引进日本先进生产技术，产品出厂前经过严格的功能测试与高温老化测试，确保产品长期在50℃工业环境中24小时连续可靠工作，使用寿命≥50000Hrs；所有产品全国统一保修1年，产品终生维护，全程的技术指导与服务，让您无后顾之忧；
五、系统接线说明及示意图
1、Soft Boot是软启动接口，此端子是用来控制启动/停止的，当处于闭合时是工作的；当断开时是停止的。
2、三相电R、S、T是380V电源输入，L1和L2是输出端子接加热线圈（如控制器接线示意图），且机箱中线圈一定要穿过互感器。
3、线圈参考参数：
云母绕包玻璃纤维编织耐高温电缆，横截面国标10mm²电感量为200～400uH，单组线圈约需长度：60～80m（或两组100m线圈头对头、尾对尾并联均可，不含引线长度，具体可向厂家咨询）均可，要求保温棉压紧之后厚度约为：管状线圈15～25mm，平板线圈：10～15mm，额定工作电流：14～15A，频率为：5K～16KHZ；
控制器外部接线示意图：
控制器内部控制板接线图：
控制器安装尺寸图：
六、产品适用范围：
1、橡塑行业：注塑机、吹膜机、挤出机、造粒机、吹塑机、拉丝机、塑料干燥机、橡胶脱油罐等各种加工设备
2、化工行业：反应釜、硫化机、各种蜡加工等
3、食品行业：茶叶机械、炒货机、煎饼机、春卷机、豆皮机、卤肉锅等
4、油田等炼油行业：石油管道加热与抢修、润滑油提炼等
5、医疗、医药与卫生行业：蒸汽锅炉、制药加热器、医药设备等
6、锅炉类：导热油锅炉、热水锅炉、供暖锅炉、整烫锅炉等
